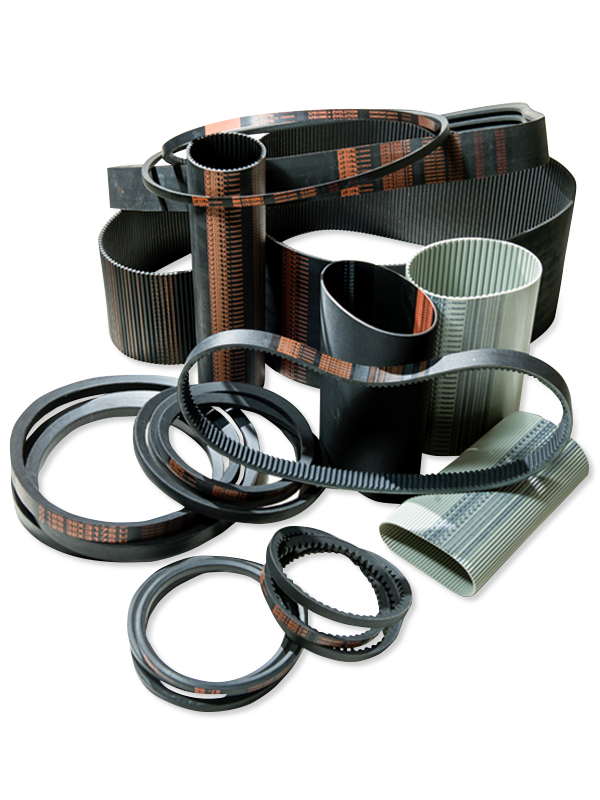

CINGHIE PER TRASMISSIONE
Un’ampia gamma di cinghie per Trasmissione
trapezoidali
dentate
poly-V
piane
in poliuretano
a metraggio
a disegno
Con il marchio PI BELT siamo in grado di coprire tutta la gamma di cinghie in gomma, e con con il servizio tecnico PI BELT, oltre a garantire la costanza di qualità, forniamo assistenza e supporto.
Ed ecco così un eccellente prodotto con un importante rapporto qualitativo con un elevato livello di prestazioni, affidabilità, servizio ed assistenza.
CINGHIE TRAPEZOIDALI CLASSICHE
Le cinghie trapezoidali Pi-Belt a sezione classica sono resistenti alle temperature e all’olio, e sono antistatiche.
L’anima della cinghia, che comprende sia la zona di compressione in gomma che i trefoli che trasmettono la potenza, è avvolta in un rivestimento di tessuto che assicura la protezione da agenti esterni ( olio, ozono ecc) e un contatto uniforme sulle pulegge.
Le cinghie trapezoidali a sezione classica sono prodotte con tolleranze di lunghezza ridotte e costanti in modo da poter essere usate in serie uniformi senza necessità di ulteriori selezioni.
Sono adatte per l’impiego in tutte le trasmissioni industriali e agricole come ricambio , e forniscono prestazioni economiche e tecniche di buon livello.
Sono utilizzabili su tutte le pulegge per cinghie trapezoidali normalmente in commercio.
Le cinghie trapezoidali a sezione classica rispondono alle norme ISO 4184, RMA/MPTA IP-22 e sono utilizzabili su pulegge a norme ISO 4183, DIN 2211/1, RMA/MPTA IP-22 ecc.
Certificate ROHS 2002/95/CE.
Caratteristiche generali:
- armatura di cavi in poliestere ad allungamento ridotto
- rivestimento in tela impregnata di gomma policloroprenica resistente al calore, all’abrasione e all’ozono.
- antiolio e antistatica con marcaggio sul dorso cinghia
- temperatura operativa: da – 20°C a + 70°C
CINGHIE TRAPEZOIDALI STRETTE
Le cinghie trapezoidali Pi-Belt a sezione stretta sono resistenti alle temperature e all’olio, e sono antistatiche.
L’anima della cinghia, che comprende sia la zona di compressione in gomma che i trefoli che trasmettono la potenza, è avvolta in un rivestimento di tessuto che assicura la protezione da agenti esterni (olio, ozono ecc) e un contatto uniforme sulle pulegge.
Sono particolarmente adatte per trasmissioni con alte velocità e permettono, rispetto alle sezioni classiche, la realizzazione di trasmissioni più compatte, riducendo anche del 50% il numero delle gole delle pulegge e delle cinghie.
Dal momento che la maggior parte delle nuove trasmissioni utilizza pulegge universali, la cinghia classica può nella maggior parte dei casi essere sostituita con una cinghia trapezoidale a sezione stretta, ottenendo perciò una maggior potenza nella trasmissione e una maggiore durata della cinghia.
Le cinghie trapezoidali Pi-Belt a sezione stretta sono prodotte con tolleranze di lunghezza ridotte e costanti in modo da poter essere usate in serie uniformi senza necessità di ulteriori selezioni.
Le cinghie trapezoidali a sezione stretta rispondono alle norme ISO 4184, BS 3790, DIN 7753/1, RMA/MPTA IP-22 e sono utilizzabili su pulegge a norme ISO 4183, DIN 2211/1, RMA/MPTA IP-22 ecc.
Certificate ROHS 2002/95/CE.
Caratteristiche generali:
- armatura di cavi in poliestere ad allungamento ridotto
- rivestimento in tela impregnata di gomma policloroprenica resistente al calore, all’abrasione e all’ozono (strato singolo per SPZ – SPA doppio per SPB-SPC)
- antiolio e antistatica con marcaggio sul dorso cinghia
- temperatura operativa : da – 20°C a + 70°C
CINGHIE TRAPEZOIDALI DENTELLATE
Le cinghie trapezoidali Pi-Belt dentellate a fianchi aperti fanno parte dell’ultima generazione di cinghie trapezoidali.
Sono resistenti alle temperature e all’olio, e sono antistatiche.
Rispetto alle cinghie strette fasciate offrono una maggior potenza trasmissibile, un minor diametro di avvolgimento, una maggiore resistenza al calore.
Sono particolarmente adatte per trasmissioni con alte velocità e permettono, rispetto alle cinghie strette foderate, la realizzazione di trasmissioni più compatte, riducendo anche del 30% il numero delle gole delle pulegge e delle cinghie.
Tutte le pulegge in commercio sono compatibili con le cinghie dentellate, quindi le cinghie stesse possono essere impiegate in ogni tipo di trasmissione, ottenendo una maggior potenza della trasmissione e una maggiore durata della cinghia.
Le cinghie trapezoidali dentellate Pi-Belt sono prodotte con tolleranze di lunghezza ridotte e costanti in modo da poter essere usate in gruppi uniformi senza necessità di ulteriori selezioni.
Le cinghie trapezoidali dentellate rispondono alle norme ISO 4184, BS 3790, DIN 7753/1, RMA/MPTA IP-22 e sono utilizzabili su pulegge a norme ISO 4183, DIN 2211/1, RMA/MPTA IP-22 ecc.
Certificate ROHS 2002/95/CE
Caratteristiche generali:
- armatura di cavi in poliestere rinforzato ad allungamento ridotto
- fianchi rettificati per una maggior precisione di funzionamento
- antiolio e antistatica con marcaggio sul dorso cinghia
- temperatura operativa : da – 25°C a + 80°C
CINGHIE DENTATE A DENTATURA TRAPEZIODALE
La cinghia sincrona a dentatura trapezoidale Pi-Belt assicura, grazie ai denti che si ingranano individualmente, una trasmissione positiva, cioé senza slittamento.
La leggerezza delle cinghie, la limitazione della tensione solo agli sforzi utili e l’assenza di dispositivo di lubrificazione permettono una semplificazione del progetto della trasmissione e della sua struttura.
Queste caratteristiche comportano dei risparmi notevoli nei costi di costruzione e di manutenzione.
Caratteristiche generali:
- Questa cinghia a dentatura trapezoidale standard é disponibile con profili XL, L, H, XH, XXH
- L’armatura assicura una perfetta resistenza in trazione, con un allugamento quasi nullo
- Il rivestimento superiore elastico e flessibile protegge i cavi in fibra di vetro
- La dentatura formata con la massima precisione consente un ingranamento ideale
- Il rivestimento inferiore antiabrasione protegge la cinghia dai ripetuti contatti fra denti e pulegge
- Il rivestimento riduce anche la rumorosità
- Buona resistenza agli oli di uso comune ed alle temperature fra -25°C e +100°C
- L’ingranamento in serie dei denti evita lo slittamento e le variazioni di velocità, con la garanzia di una trasmissione sincrona e positiva
- L’assenza di contatto metallo/metallo e l’ingranamento flessibile dei denti riducono notevolmente la rumorosità del sistema
- Conforme alla norma ISO 5296
CINGHIE DENTATE POWERSINC HTD
La sigla HTD, significa High Torque Drive, cioé trasmissione a coppia elevata.
I vantaggi del profilo curvilineo HTD sono: la ripartizione omogenea delle sollecitazioni che garantisce un ingranamento dolce e preciso ed un utilizzo ottimale di ogni dente, e una ottima silenziosità di funzionamento.
Caratteristiche generali:
- Questa cinghia sincrona a dentatura curvilinea é disponibile con profilo 5M, 8M e 14M
- L’armatura assicura una perfetta resistenza in trazione, con un allungamento praticamente assente
- Il rivestimento superiore elastico e flessibile protegge i cavi
- La dentatura formata con la massima precisione consente un ingranamento ideale
- Il rivestimento inferiore antiabrasione protegge la cinghia dai ripetuti contatti fra denti e pulegge
- Il rivestimento riduce anche la rumorosità
- Buona resistenza agli oli di uso comune ed alle temperature fra -25°C e +100°C
- L’ingranamento in serie dei denti evita lo slittamento e le variazioni di velocità, con la garanzia di una trasmissione sincrona e positiva
- L’assenza di contatto metallo/metallo e l’ingranamento flessibile dei denti riducono notevolmente la rumorosità del sistema
- La stabilità della linea primitiva é garantita, generando una velocità angolare perfettamente costante.
