Tiemme Viti Autofilettanti Per materie plastiche, leghe leggere e metalli.

Le Viti Autofilettanti serie TIEMME, sono autofilettanti e autoformanti per il fissaggio di componenti in materiali plastici, materiali compositi e leghe leggere.

La serie di Fasteners speciali a disegno BULTEN estende la capacità di fornire una gamma estremamente ampia di viti e bulloni nelle varie morfologie di profilo testa, profilo del corpo e punta.

Tutte le serie sono disponibili con diversi trattamenti superficiali di protezione alla corrosione, stabilizzazione del coefficiente d’attrito e sigillatura utilizzati nel mondo Automotive e Industrial.

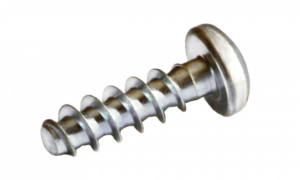

TMP

VITI AUTOFILETTANTI PER TERMOPLASTICI

TMP

VITI AUTOFILETTANTI PER TERMOPLASTICI

La vite autofi lettante TMP è un sistema di fi ssaggio per materiali termoplastici.

Le caratteristiche essenziali di progettazione, costituite da un nocciolo profilato del filetto, che facilita il flusso della plastica, da un angolo del filetto di 30°, che riduce le forze di rottura sulla borchia, e da un angolo della cresta del filetto di 8°, permettono di ottenere basse coppie di installazione ed elevate coppie di strappo.

Per applicazioni che non richiedono montaggi e smontaggi multipli ed elevate coppie di serraggio (proprietà tipiche degli inserti filettati), la vite TMP offre una soluzione economica per l’assemblaggio dei materiali plastici e presenta dei notevoli vantaggi rispetto ad altri tipi di fissaggio a vite.

NOCCIOLO PROFILATO DEL FILETTO

Il miglior flusso della plastica riduce gli sforzi, accrescendo l’affidabilità a lungo termine. Superficie di contatto maggiorata tra filetto e plastica, per ottenere un’elevata coppia di strappo. Coppie di installazione più basse.

ANGOLO DELLA CRESTA DEL FILETTO DI 8°

Minima coppia di installazione / massima coppia di strappo. Massima resistenza al rilascio causato dalle vibrazioni e dal rilassamento del materiale nel comportamento.

ANGOLO COMBINATO DEL FILETTO DI 30°

Sforzi radiali più bassi, che riducono le forze di rottura sulla borchia. Centro di pressione ridotto, che consente una coppia di installazione più bassa.

Materiale standard: Acciaio BS 3111 9/2. Durezza superficiale 390 HV. Durezza al cuore 340-380 HV.
Materiale e finiture superficiali particolari a richiesta.

VANTAGGI

  • Coppia di installazione ridotta.
  • Elevata coppia di strappo.
  • Maggiore margine di sicurezza fra coppia di installazione e coppia di strappo.
  • Elevata resistenza al taglio nel materiale accoppiato.
  • Minimizza la resistenza al flusso del materiale termoplastico.
  • Progettata per ridurre al minimo assoluto gli sforzi sul materiale termoplastico.
  • Elevata resistenza alle vibrazioni e al rilassamento.
  • Consente l’uso di borchie più piccole.

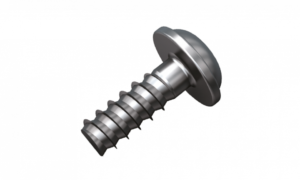

TMPD

VITE AUTOFORMANTE AD ALTE PRESTAZIONI

TMPD

VITE AUTOFORMANTE AD ALTE PRESTAZIONI PER MATERIALE PLASTICO

MIGLIORAMENTI RISPETTO ALLA VITE TMP:

  • La nuova progettazione geometrica del fianco ottimizza il movimento del materiale plastico durante la fase iniziale della procedura di fissaggio.
  • In condizioni di stress statico o di stress dinamico, aumenta considerevolmente la durata di utilizzazione del giunto.
  • A parità di diametro nominale, è possibile un guadagno della forza di torsione e di tensione pari anche al 50%.
  • Grazie al maggior diametro del nocciolo e alla minore lunghezza del passo di filettatura, possono essere impiegate viti corte e/o diametri più piccoli.
  • L’ottimizzazione del passo fornisce sicurezza aggiuntiva contro le vibrazioni.

TALVOLTA, PIÙ PICCOLO È MEGLIO

Le immagini sotto riportate mostrano i vantaggi che è possibile ottenere dalla riduzione della lunghezza e del diametro di fissaggio mettendo a confronto la vite TMP con la vite TMPD.

La vite sostitutiva A assicura una riduzione nella lunghezza, la vite sostitutiva B una riduzione nel diametro. In entrambi i casi, la riduzione del passo ottenibile con la vite TMPD consente il mantenimento del fianco del filetto. Questo agevola il contenimento dei costi dei materiali perché la riduzione dei diametri o delle altezze del mozzo si ottiene senza diminuire le prestazioni del giunto.

PREVENZIONE DELLA DEFORMAZIONE DEL MATERIALE

Gli avanzati sviluppi di progettazione del fianco garantiscono un’autofilettatura ottimale senza danneggiamenti a carico del materiale.

L’analisi dettagliata della formazione della filettatura e della relativa disposizione del materiale ha consentito di realizzare la geometria ideale del fianco.

Durante la deformazione del materiale si osserva una più bassa resistenza e ciò, a sua volta, previene il riscaldamento da attrito.

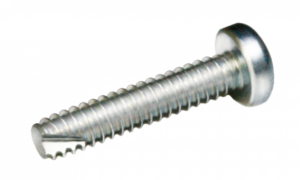

TMS

VITI AUTOFILETTANTI PER TERMOINDURENTI

TMS

VITI AUTOFILETTANTI PER TERMOINDURENTI

La vite autofilettante TMS è un sistema di fissaggio per le materie plastiche termoindurenti.

Le sue caratteristiche speciali consentono ai progettisti di utilizzare un prodotto assolutamente adatto a questi materiali.

La cresta tagliente e il nocciolo profilato del filetto, nonché una particolare forma del filetto stesso, permettono di ottenere coppie di installazione basse ed elevata resistenza allo strappo.

L’efficace rimozione degli sfridi di materiale garantisce delle forze di rottura molto ridotte, fornendo così una soluzione ai noti problemi di installazione delle viti autofilettanti in materiali termoindurenti.

CRESTA TAGLIENTE SPECIALE

Rimuove il 60-80% del materiale tagliato, durante l’operazione di taglio della filettatura.

Riduce la coppia di installazione.

Riduce la pressione radiale.

NOCCIOLO PROFILATO SPECIALE

Lascia spazio per gli sfridi. Riduce lo sforzo radiale.

Riduce la coppia di installazione.

Aumenta la coppia di strappo.

DENTE DEL FILETTO DI FORMA SPECIALE

Riduce lo sforzo radiale.

Area massima della superficie di supporto.

Elevata coppia di strappo.

Elevata forza di serraggio.

Elevata coppia di svitamento.

Materiale standard: Acciaio BS 3111 9/2. Durezza superficiale 390 HV. Durezza del cuore 340-380 HV.
Materiali e finiture superficiali particolari a richiesta.

VANTAGGI

  • Riduce al minimo assoluto gli sforzi sulle materie plastiche termoindurenti.
  • Ampio margine di sicurezza fra la coppia di installazione e la coppia di strappo.
  • Adatta a tutti i tipi di materiale plastico termondurente.
  • Può essere usata con le resine termoplastiche ad alto contenuto di materiale di carica.

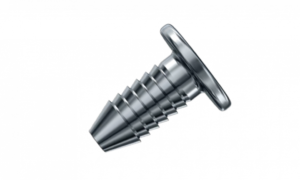

TM PRESS

VITE A PRESSIONE

TM PRESS

VITE A PRESSIONE

Queste viti sono state progettate per essere premute in fori adeguatamente dimensionati con semplicità e immediatezza, in modo diretto, con un singolo colpo.

Le soluzioni TM PRESS possono essere usate per svariati tipi di termoplastica, di metallo duttile e di acciaio, con un’ampia gamma di densità.

Le viti TM PRESS hanno una filettatura trilobulare con forma semi-trapezoidale a 70°-10°.

Questa combinazione non solo garantisce una fenomenale semplicità di uso, ma crea anche una resistenza alla trazione fuori dall’ordinario.

In aggiunta, per incrementare ulteriormente le prestazioni assicurate dal sistema di fissaggio, le filettature sono state progettate con forma elicoidale anziché anulare.

Questo, oltre a consentire la fuga dell’aria spostata durante l’inserzione, permette la rimozione e il reinserimento del fastener, se necessario.

Le teste delle viti TM PRESS sono disponibili insieme a un sistema avvitatore utile per eventuali interventi di rimozione, regolazione e/o serraggio finale.

Per applicazioni in cui non sono necessarie operazioni di regolazione o rimozione, i sistemi TM PRESS sono disponibili anche con testa priva di taglio, impronta o cava.

CARATTERISTICHE E VANTAGGI

  • Coppie di torsione più elevate di circa il 35% rispetto ai bulloni zigrinati tondi.
  • Maggiore resistenza alle vibrazioni e massima sicurezza contro lo svitamento spontaneo.
  • Altissima affidabilità per l’installazione tra dado e vite TM PRESS.
  • Riduzione del tempo di assemblaggio fino al 75% e minimizzazione degli errori durante il montaggio.
  • Applicazione rapida a pressione in plastiche, metalli leggeri e acciai.
  • Impiego di strumenti e materiali d’esercizio più economici.
  • Progettazione pensata per l’inserimento a pressione in fori preparati in precedenza.
  • Elevata resistenza alla trazione grazie a scanalature di bloccaggio circolari sull’asse di forma triangolare.

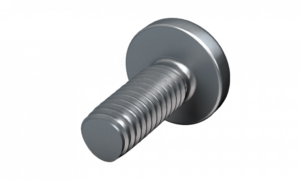

TM DIN 7500

VITE AUTOFORMANTE PER METALLO

TM DIN 7500

VITE AUTOFORMANTE PER METALLO

Questa soluzione è stata specificamente progettata per ridurre i costi del fissaggio in diverse applicazioni fornendo al contempo prestazioni del giunto ottimali.

La vite autoformante è a norma DIN 7500 per l’installazione in materiali teneri e pertanto:

  • rende superflue le operazioni di pre-maschiatura della madrevite;
  • riduce i problemi associati all’assemblaggio di viti e dadi interni;
  • consente di avvantaggiarsi di fori pre-maschiati, ad esempio con filettatura trasversale.

CARATTERISTICHE E VANTAGGI

  • Filettatura a forma trilobulare.
  • Miglioramento e velocità di presa e formazione iniziale della filettatura.
  • Resistenza all’allentamento causato dalle vibrazioni.
  • Garanzia di un avvitamento più scorrevole.
  • Prevenzione della spanatura della filettatura interna.

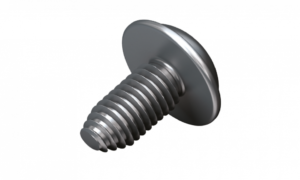

TMT

VITE AUTOMASCHIANTE METRICA

TMT

VITE AUTOMASCHIANTE METRICA PER LAMIERE SOTTILI

TMT è una vite autofilettante progettata per l’accoppiamento di lamiere metalliche sottili.

La soluzione si distingue per un angolo del fianco asimmetrico ridotto a 45° che consente di creare una filettatura più sicura con un più elevato livello di resistenza alla spanatura del filetto.

Se necessario, permette inoltre di ripetere più volte l’assemblaggio.

CARATTERISTICHE E VANTAGGI

  • Alta resistenza della giunzione.
  • Sezione trasversale circolare per una presa migliore.
  • Allineamento rapido e bassa coppia di installazione per un assemblaggio semplice e sicuro.
  • Elevata coppia di spanatura.
  • Compatibilità con viti metriche.

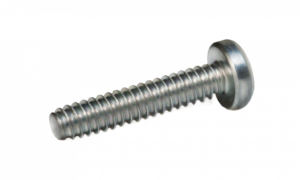

TMA

VITI AUTOFILETTANTI PER METALLI

TMA

VITI AUTOFILETTANTI PER METALLI

Il tipo TMA è un sistema di fissaggio per le leghe leggere.

Le sue numerose caratteristiche speciali consentono ai progettisti di utilizzare una vite autofilettante realmente adatta a questi materiali.

Il nocciolo profilato del filetto fornisce una bassa coppia di installazione, mentre la forma speciale del filetto stesso permette di ottenere un’elevata resistenza allo strappo.

NOCCIOLO PROFILATO SPECIALE

Riduce gli sforzi.

Consente il flusso del materiale durante il taglio della filettatura.

Riduce la coppia di installazione.

Aumenta la coppia di strappo.

Aumenta il carico di estrazione.

DENTE DEL FILETTO DI FORMA SPECIALE

Riduce lo sforzo radiale.

Area massima della superficie di supporto.

Elevata coppia di strappo.

Elevata forza di serraggio.

Elevata coppia di svitamento.

VANTAGGI

  • Formazione della filettatura – assenza di sfridi.
  • Installazione facile ed affidabile in fori ottenuti per punzonatura, foratura, estrusione e fusione.
  • Riutilizzo della vite.

GUIDA ALLA PROGETTAZIONE

  • Materiali teneri ≤ 50 VPN.
  • Materiali semiduri = da 51 a 75 VPN.
  • Materiali duri = da 76 a 100 VPN.

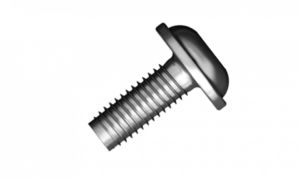

TMA PLUS

VITE AUTOFILETTANTE

TMA PLUS

VITE AUTOFILETTANTE PER MATERIALI IN LEGA LEGGERA

TMA PLUS rappresenta la nuova era delle viti autofilettanti per i materiali in lega leggera con un’ampia gamma di rivestimenti superficiali

CARATTERISTICHE E VANTAGGI

  • Compatibilità con filettature metriche.
  • Garanzia di un’elevata forza del giunto.
  • Minima perdita della forza di precarico in caso di carichi dinamici e termici elevati.
  • Avvitamento senza sforzo con bassa coppia di inserzione per un assemblaggio sicuro.
  • Eccellente resistenza alla vibrazione con autobloccaggio.
  • Elevata coppia di spanatura.
  • Possibilità di ridurre la profondità di installazione

CONFRONTO TMA PLUS – VITI METRICHE

Rispetto alle viti metriche, le viti autofilettanti possono determinare un risparmio sui costi pari anche al 40%.

Di fatto, forniscono la vantaggiosa possibilità di eseguire l’assemblaggio direttamente nei fori del pezzo ottenuto per fusione, evitando le operazioni di pre foro, di maschiatura della filettatura e di conseguente pulizia dei trucioli di metallo che risulterebbero invece necessarie per preparare il foro per una vite metrica.

TMA PLUS consente di completare tutte queste operazioni in un unico passaggio, offrendo vantaggi non solo a livello di costi, ma anche in termini di tempo.

CARATTERISTICHE DELLA FILETTATURA

La configurazione geometrica della filettatura di TMA PLUS consente di usufruire di un’area di taglio maggiore e pertanto garantisce prestazioni migliori durante le procedure di estrazione e di smontaggio.

VANTAGGI DEL FIANCO

TMA PLUS si caratterizza per un angolo del fianco più piccolo, ovvero di 33°, che forma una filettatura interna per il materiale da accoppiare più resistente rispetto a quella offerta dalle viti che hanno un angolo di fianco di 60°.

La più grande area di contatto con la madre vite formata rende il giunto più robusto, mentre il profilo del filetto ottimizza il dislocamento del materiale durante il processo di formazione della filettatura, assicurando una presa massima.

Essendo più piccolo, il profilo del fianco della filettatura fornisce più forza, fattore di importanza cruciale in caso di giunti per carichi elevati.

NYLTITE

ANELLI DI TENUTA IN NYLON

NYLTITE

ANELLI DI TENUTA IN NYLON

NYLTITE è un componente in materiale plastico prodotto attraverso un particolare processo di estrusione tubolare brevettato.

Vinserito sotto la testa di qualsiasi vite per ottenere un effetto autobloccante, antivibrante e di tenuta stagna.

VANTAGGI

  • Sigillante: tenuta stagna all’acqua, aria, olio e alta pressione.
  • Autobloccante: riduce i danni provocati dalle vibrazioni.
  • Isolante: isola elettricamente la vite e la lamiera e previene la corrosione elettrolitica.
  • Versatile: può essere utilizzato con qualsiasi tipo di vite o particolare filettato.
  • Economico: sostituisce l’impiego di collanti, rondelle e delle guarnizioni tradizionali.
  • Resistente: resiste a temperature da -56°C a +120°C, punto di rottura a 1000 BAR.
  • Resiste all’aggressione provocata dall’acqua salina, idrocarburi caldi, refrigeranti, alcalini, minerali acidi e dalla maggior parte dei solventi e dei prodotti chimici.

È disponibile nel colore nero per la protezione dai raggi ultravioletti.
